Montaż paneli ogrodzeniowych

1. Pierwszym etapem montażu paneli jest przygotowanie terenu:

– oczyszczenie terenu, czyli usunięcie roślinności, kamieni oraz innych przeszkód,

– za pomocą żyłki murarskiej lub sznurka wytyczamy linię ogrodzenia.

2. Drugim etapem jest wyznaczenie i wywiercenie lub wykopanie otworów na słupki:

– wyznaczamy miejsce usytuowania słupków. Odległość między słupkami powinna wynosić od 2,6m do 2,8m (dotyczy paneli standardowych o długości 2,5m).

UWAGA:

– minimalna głębokość osadzenia słupka w ziemi wynosi 0,5m.

3. Trzecim etapem jest montaż podmurówki (jeżeli dane ogrodzenie jest w nią wyposażone):

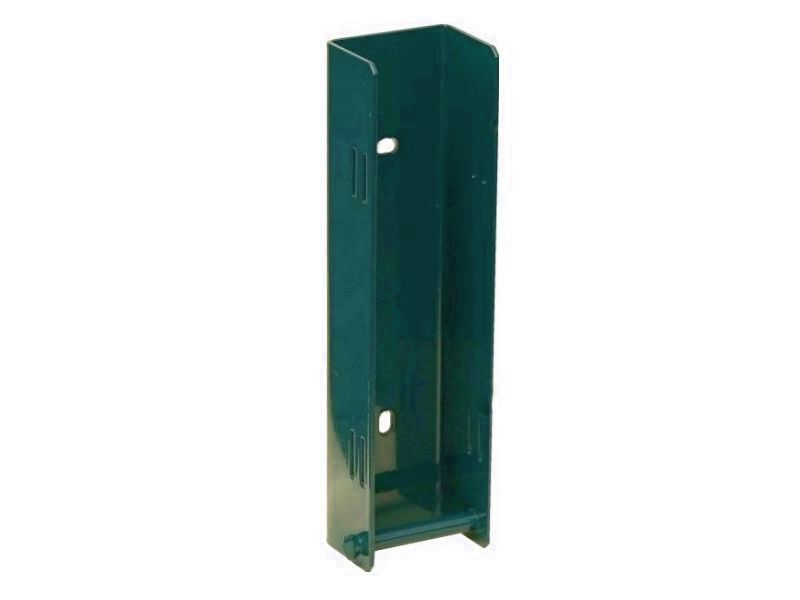

– przy montażu łączników metalowych stosujemy podmurówkę betonową o długości 2,5m,

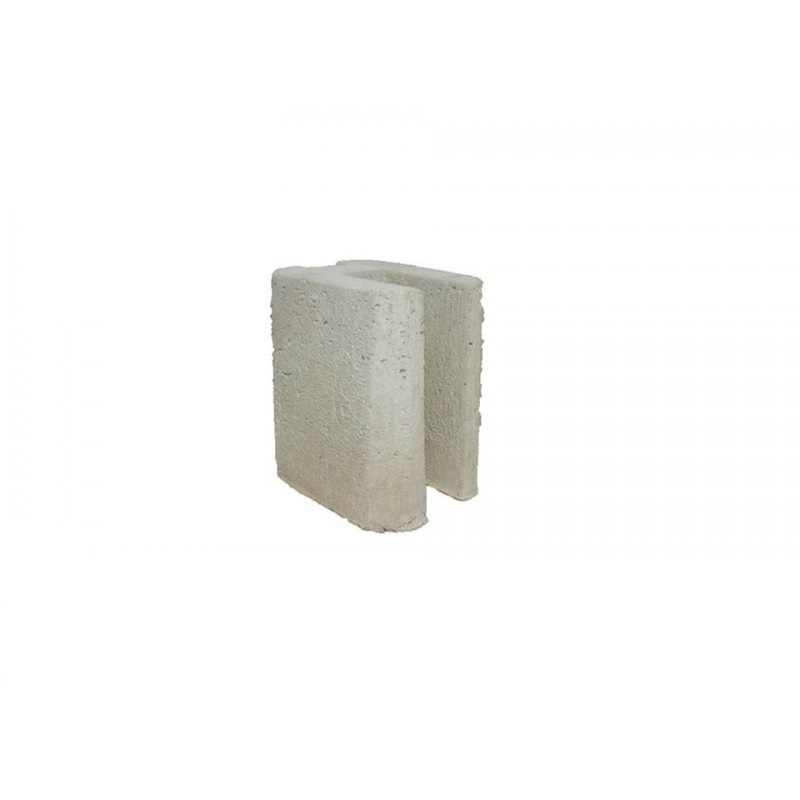

– przy montażu łączników betonowych stosujemy podmurówkę betonową o długości 2,46m,

4. Czwartym etapem jest montaż akcesoriów na słupkach:

a) słupek początkowy lub końcowy składa się z następujących elementów:

– jeden słupek,

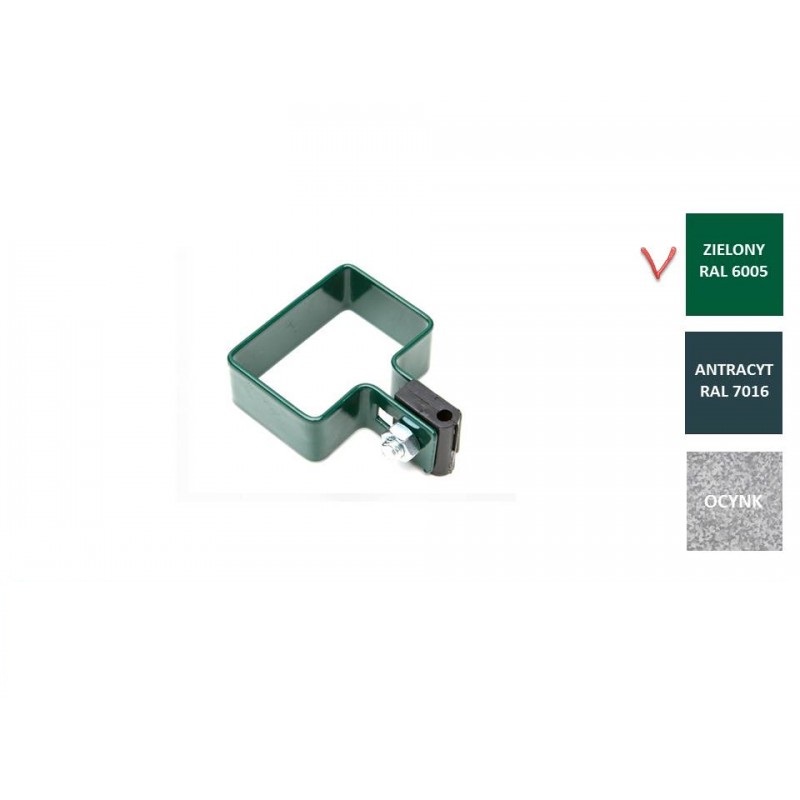

– trzy obejmy jednostronne.

b) słupek narożny składa się z następujących elementów:

– jeden słupek,

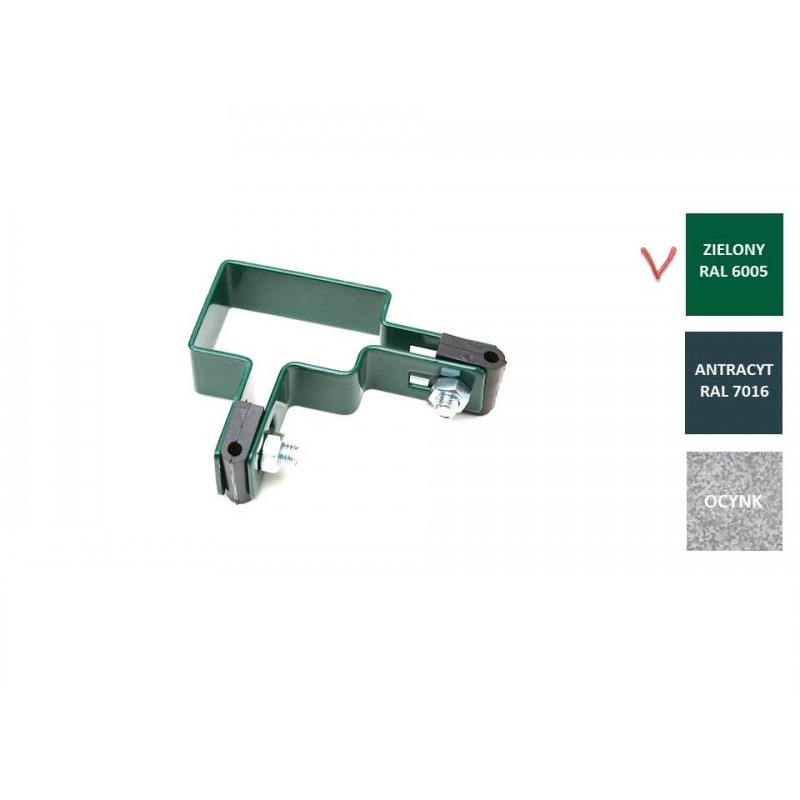

– trzy obejmy narożne.

c) słupek przelotowy:

– jeden słupek,

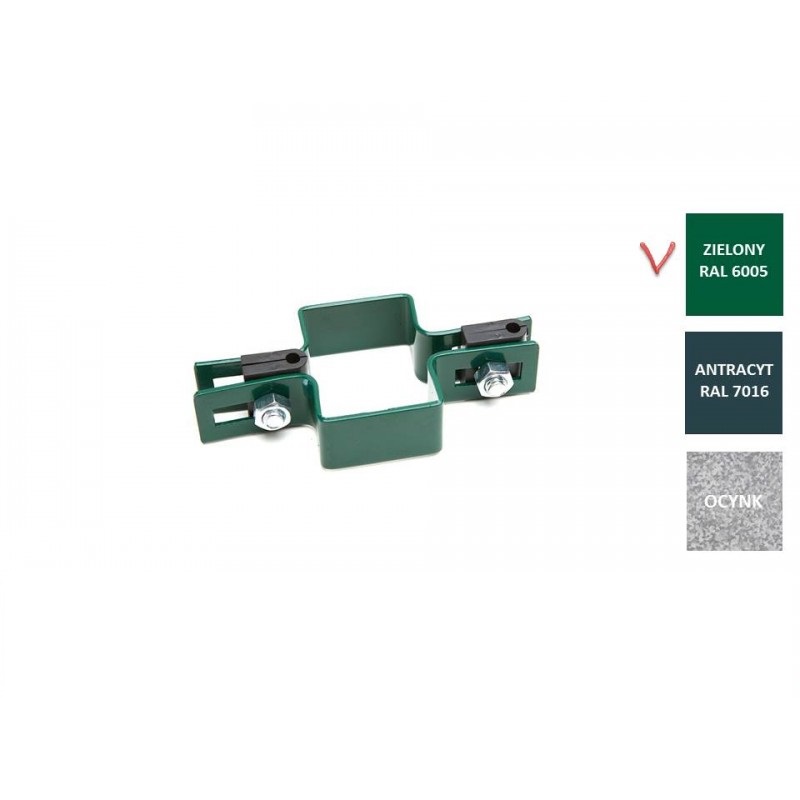

– trzy obejmy dwustronne.

5. Piątym etapem jest montaż paneli.

UWAGA:

Ogrodzenie o docelowej wysokości 1,48m z podmurówką będzie  montowane z panelu o wysokości 1,23m  (panel H 1,23m + podmurówka 0,25m = 1,48m)

Przykłady wyliczeń ogrodzeń:

1. Przykład ogrodzenie panelowe bez podmurówki o wysokości 1,53m i długości 10mb:

– panel H 1,53m, 4sztuki,

– słupek o wysokości min. 2m, 5sztuk,

– akcesoria panelowe, 15sztuk (6obejm początkowych, 9 obejm przelotowych),

2. Przykład ogrodzenie panelowe z podmurówką o wysokości 1,48m i długości 10mb:

– panel H 1,23m, 4sztuki,

– słupek o wysokości min. 2m, 5sztuk,

– akcesoria panelowe, 15sztuk (6obejm początkowych, 9 obejm przelotowych),

– podmurówka o wys. 0,25m, 4sztuki,

– łącznik betonowy 5sztuk lub łącznik metalowy 8sztuk.

3. Przykład ogrodzenie panelowe bez podmurówki o wysokości 1,53m, długości 10mb

 i kształcie litery „L”:

– panel H 1,53m, 4sztuki,

– słupek o wysokości min. 2m, 5sztuk,

– akcesoria panelowe, 15sztuk (6obejm początkowych, 6 obejm przelotowych, 3obejmy narożne).

4. Przykład ogrodzenie panelowe z podmurówką o wysokości 1,48m, długości 10mb i kształcie litery „L”:

– panel H 1,23m, 4sztuki,

– słupek o wysokości min. 2m, 5sztuk,

– akcesoria panelowe, 15sztuk (6obejm początkowych, 6 obejm przelotowych, 3obejmy narożne).

– podmurówka o wys. 0,25m, 4sztuki,

– łącznik betonowy 5sztuk lub łącznik metalowy 8sztuk.

5. Przykład ogrodzenie panelowe bez podmurówki o wysokości 1,53m, długości 10mb z furtką lub bramą po środku:

– panel H 1,53m, 4sztuki,

– słupek o wysokości min. 2m, 6sztuk,

– akcesoria panelowe, 18sztuk (12obejm początkowych, 6 obejm przelotowych).

6. Przykład ogrodzenie panelowe bez podmurówki o wysokości 1,53m, długości 10mb z furtką lub bramą po środku (panel montowany do słupków furtki lub bramy):

– panel H 1,53m, 4sztuki,

– słupek o wysokości min. 2m, 4sztuki,

– akcesoria panelowe, 18sztuk (12obejm początkowych, 6 obejm przelotowych).

UWAGA:

Montując panel z wykorzystaniem słupków od furtki lub bramy należy dobrać odpowiednie obejmy lub zastosować obejmy uniwersalne typu „U”.

7. Przykład ogrodzenie panelowe z podmurówką o wysokości 1,48m, długości 100mb i kształcie litery „U”:

– panel H 1,23m, 40sztuk,

– słupek o wysokości min. 2m, 41sztuk,

– akcesoria panelowe, 123sztuk (6obejm początkowych, 6 obejm narożnych, 111obejm przelotowych),

– podmurówka o wys. 0,25m, 40sztuk,

– łącznik betonowy 41sztuk lub łącznik metalowy 80sztuk.

UWAGA:

Przy montażu paneli ogrodzeniowych jest możliwość zastosowania słupków okrągłych przy użyciu specjalnych obejm. Należy pamiętać, że przy słupkach okrągłych możemy zastosować jedynie łączniki betonowe podmurówki. Rozwiązanie to obniża koszt ogrodzenia panelowego.
